CNC FLAT BED LATHES
BN4512030
BN series
Flat bed BN series
ITEM / MODEL |
BN-45
|
BN-50
|
BN-60
|
BN-70
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
Center height |
568 |
22.5 |
638 |
25 |
764 |
30 |
895 |
35 |
Swing over bed |
1135 |
45 |
1275 |
50 |
1527 |
50 |
1790 |
70 |
Swing over cross slide |
710 |
28 |
850 |
33 |
1102 |
43 |
1365 |
53 |
Distance between center |
mm
|
1500,2000,2500,3000,3500,4000,5000,6000,7000,8000,
9000,10000,11000,12000 |
inch |
60,80,100,120,140,160,200,240,280,320,360,400,440,480 |
Bed width |
mm |
712 |
inch |
28 |
Spindle nose |
A2-11, A2-15, A2-20, A-28 , A32 |
Spindle bore |
mm |
153, 230, 255, 318, 360, 410, 535,
610 |
inch |
6.02, 9.05, 10.03, 12.51, 14.17,
16.14, 21.06, 24.02 |
Spindle taper |
1/20 |
Gear transmission |
4 - Step |
Spindle speed |
1st
range rpm |
18-130,16-120,13-95,12-85,10-75,8-50,6-40,4-25 |
2nd
range rpm |
35-260,30-200,25-185,23-170,20-150,15-100,12-80,8-50 |
3rd
range rpm |
85-550,70-420,60-400,55-300,50-250,35-20,30-180,20-140, |
4th
range rpm |
165-1000,150-700,120-600,110-400,95-350,65-300,50-250,40-220 |
AC
spindle motor |
KW (HP) |
37.5/45 (50/60) |
Turret |
Auto 4-way, or Poligon Disc, or
VDI Disc |
Square shank tool size |
32 x 32 mm (1.25 x1.25") |
Max. Travel speed |
X-axis : 6 M (236 ")/min ;
Z-axis : 8 M (315")/min |
Cutting speed |
mm/rpm |
X-axis : 0.001~250 ; Z-axis
: 0.001~400 |
inch/rpm |
X-axis : 0.00004-9.84; Z-axis:
0.00004-15.75 |
Tailstock spindle traverse |
200mm (7.87") |
Tailstock spindle taper |
MT # 6 |
X-axis servo motor |
4.5KW (6 HP) |
Z-axis servo motor |
4.5KW (6 HP) |
Coolant pump motor |
1/2 HP |
Control |
FANUC 18T Standard, Other
required-OPT. |
Machine weight kg (lb) |
2000 mm
(79") Center distance |
16200(35640) |
16600(36520) |
17400(38280) |
18200(40040) |
Each
additional 1000 mm (39.4") increment |
1600 (3520) |

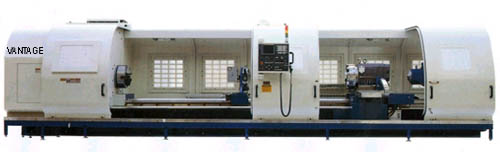

Double turret on the BN4512030
LC
series
Flat bed LC series
ITEM / MODEL |
LC-35
|
LC-40
|
LC-45
|
LC-50
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
Center height |
440 |
17.5 |
505 |
20 |
568 |
22.5 |
638 |
25 |
Swing over bed |
880 |
35 |
1010 |
40 |
1135 |
45 |
1275 |
50 |
Swing over cross slide |
510 |
20 |
640 |
25 |
765 |
30 |
905 |
35 |
Distance between center |
mm
|
1500,2000,2500,3000,3500,4000,5000,6000,7000,8000,
9000,10000,11000,12000 |
inch |
60,80,100,120,140,160,200,240,280,320,360,400,440,480 |
Bed width |
mm |
560 |
inch |
22 |
Spindle nose |
A2-11, A2-15, A2-20, A-28 , A32 |
Spindle bore |
mm |
153, 230, 255, 318, 360, 410, 535,
610 |
inch |
6.02, 9.05, 10.03, 12.51, 14.17,
16.14, 21.06, 24.02 |
Spindle taper |
1/20 |
Gear transmission |
4 - Step |
Spindle speed |
1st
range rpm |
18-130,16-120,13-95,12-85,10-75,8-50,6-40,4-25 |
2nd
range rpm |
35-260,30-200,25-185,23-170,20-150,15-100,12-80,8-50 |
3rd
range rpm |
85-550,70-420,60-400,55-300,50-250,35-20,30-180,20-140, |
4th
range rpm |
165-1000,150-700,120-600,110-400,95-350,65-300,50-250,40-220 |
AC
spindle motor |
KW (HP) |
30/37 (40/50), 37.5/45
(50/60) OPT. |
Turret |
Auto 4-way, or Poligon Disc, or
VDI Disc |
Square shank tool size |
32 x 32 mm (1.25 x1.25") |
Max. Travel speed |
X-axis : 6 M (236 ")/min ;
Z-axis : 8 M (315")/min |
Cutting speed |
mm/rpm |
X-axis : 0.001~250 ; Z-axis
: 0.001~400 |
inch/rpm |
X-axis : 0.00004-9.84; Z-axis:
0.00004-15.75 |
Tailstock spindle traverse |
200mm (7.87") |
Tailstock spindle taper |
MT # 6 |
X-axis servo motor |
3.8KW (5.1 HP) |
Z-axis servo motor |
3.8KW (5.1 HP) |
Coolant pump motor |
1/2 HP |
Control |
FANUC 18T Standard, Other
required-OPT. |
Machine weight kg (lb) |
2000 mm
(79") Center distance |
13000(28600) |
13350(29370) |
13700(30140) |
14050(30910) |
Each
additional 1000 mm (39.4") increment |
1000 (2200) |
CN55-V18
Flat bed CN series
ITEM / MODEL |
CN-35
|
CN-40
|
CN-45
|
CN-50
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
Center height |
440 |
17.5 |
505 |
20 |
573 |
22.5 |
638 |
25 |
Swing over bed |
880 |
35 |
1010 |
39 3/4" |
1145 |
45 |
1275 |
50 1/8 |
Swing over cross slide |
400 |
16 |
530 |
21 |
665 |
26 |
795 |
31 |
Distance between center |
mm
|
1500,2000,2500,3000,3500,4000,5000,6000,7000,8000,
9000,10000,11000,12000 |
inch
|
60,80,100,120,140,160,200,240,280,320,360,400,440,480 |
Bed width |
1020mm, 40" |
Spindle nose |
A2-11, A2-15, A2-20, A-28 , A32l |
Spindle bore |
mm |
153, 230, 255, 318, 360, 410, 535,
610 |
inch |
6.02, 9.05, 10.03, 12.51, 14.17,
16.14, 21.06, 24.02 |
Spindle taper |
1/20 |
Gear transmission |
4 - Step |
Spindle speed |
1st
range rpm |
18-130,16-120,13-95,12-85,10-75,8-50,6-40,4-25 |
2nd
range rpm |
35-260,30-200,25-185,23-170,20-150,15-100,12-80,8-50 |
3rd
range rpm |
85-550,70-420,60-400,55-300,50-250,35-20,30-180,20-140 |
4th
range rpm |
165-1000,150-700,120-600,110-400,95-350,65-300,50-250,40-220 |
AC
spindle motor |
KW (HP) |
37.5/45 (50/60) |
Turret |
Auto 4-way, or Poligon Disc, or
VDI Disc |
Square shank tool size |
32 x 32 mm (1.25 x1.25") |
Max. Travel speed |
X-axis : 6 M (236 ")/min ;
Z-axis : 8 M (315")/min |
Cutting speed |
X-axis : 0.001~250 mm/rev ; Z-axis
: 0.001~400 mm/rev |
Tailstock spindle traverse |
200mm (7.87") |
Tailstock spindle taper |
MT # 6 |
X-axis servo motor |
4.5KW (6 HP) |
Z-axis servo motor |
4.5KW (6 HP) |
Coolant pump motor |
1/2 HP |
Control |
FANUC 18T Standard, Other
required-OPT. |
Machine weight kg (lb) |
2000 mm
(79") Center distance |
20700 (45540 ) |
21700 (47740) |
22700 (49940) |
23700 (52140) |
Each
additional 1000 mm (39.4") increment |
2500 (5500) |
2 slide system, 4 and 6 position turrets
4 way system
KAN series
Flat bed KAN series
ITEM / MODEL |
KAN-50
|
KAN-60
|
KAN-70
|
KAN-80
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
Center height |
638 |
25 |
765 |
25 |
900 |
35 |
1020 |
40 |
Swing over bed |
1275 |
50 |
1530 |
60 |
1800 |
70 |
2040 |
80 |
Swing over cross slide |
745 |
29 |
1000 |
39 |
1275 |
50 |
1515 |
60 |
Distance between center |
mm
|
1500,2000,2500,3000,3500,4000,5000,6000,7000,8000,
9000,10000,11000,12000 |
inch
|
60,80,100,120,140,160,200,240,280,320,360,400,440,480 |
Bed width |
1210mm, 47.5" |
Spindle nose |
A2-11, A2-15, A2-20, A-28 , A32l |
Spindle bore |
mm |
153, 230, 255, 318, 360, 410, 535,
610 |
inch |
6.02, 9.05, 10.03, 12.51, 14.17,
16.14, 21.06, 24.02 |
Spindle taper |
1/20 |
Gear transmission |
4 - Step |
Spindle speed |
1st
range rpm |
18-130,16-120,13-95,12-85,10-75,8-50,6-40,4-25 |
2nd
range rpm |
35-260,30-200,25-185,23-170,20-150,15-100,12-80,8-50 |
3rd
range rpm |
85-550,70-420,60-400,55-300,50-250,35-20,30-180,20-140 |
4th
range rpm |
165-1000,150-700,120-600,110-400,95-350,65-300,50-250,40-220 |
AC
spindle motor |
KW (HP) |
60/75, (80/100) |
Turret |
Auto 4-way, or Poligon Disc, or VDI
Disc |
Square shank tool size |
32 x 32 mm (1.25 x1.25") |
Max. Travel speed |
X-axis : 6 M (236 ")/min ;
Z-axis : 8 M (315")/min |
Cutting speed |
X-axis : 0.001~250 mm/rev ; Z-axis :
0.001~400 mm/rev |
Tailstock spindle traverse |
250mm (10") |
Tailstock spindle taper |
MT # 6 |
X-axis servo motor |
5.9KW (8 HP) |
Z-axis servo motor |
3.75KW (5 HP) |
Coolant pump motor |
1/2 HP |
Control |
FANUC 18T Standard, Other
required-OPT. |
Machine weight kg (lb) |
2000 mm
(79") Center distance |
26700 (58740 ) |
28200 (62040) |
29700 (65340) |
31200 (68640) |
Each
additional 1000 mm (39.4") increment |
4000 (8800) |

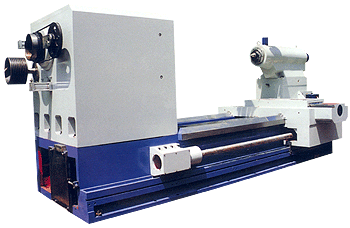

KAN55V30
30" spindle hole

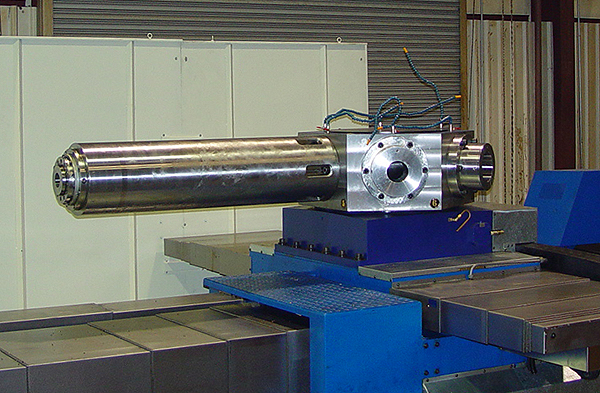

Live support center of the KAN55V30
